電力電纜有哪些種類？

電力電纜有哪些種類？

電力電纜的種類繁多，按絕緣材料、電能傳輸形式、結構特征、安裝敷設環境條件可分為不同種類。

按絕緣材料分類：油紙絕緣型、塑料絕緣型和橡膠絕緣型。

按電能傳輸形式分類：可分為交流電纜和直流電纜。

按結構特征分類：統包型、分相型、鋼管型、扁平型和自容型。

按敷設環境條件分類：有地下直埋、地下管道、空氣中、水底過河、礦井、高海拔、鹽霧、大高差、多移動、潮熱區等。一般環境因素對護層的結構影響較大。

其它：按電壓等級可分為高壓電纜和低壓電纜；按芯數可分為單芯電纜和多芯電纜等。

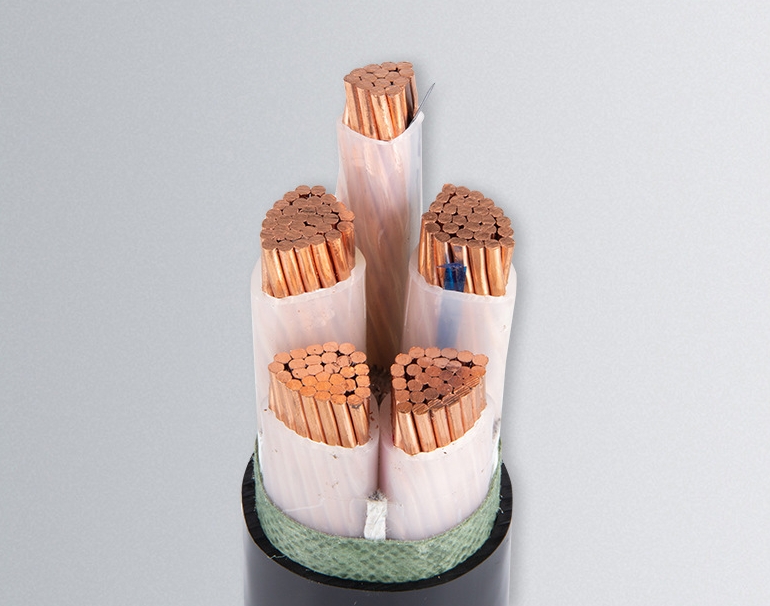

電力電纜的結構

導體

導體是用來傳導電流的。導體種類繁多，按材料分，有銅芯和鋁芯兩種；按纜芯的數目分，有單芯、雙芯、三芯和四芯4種；按導體的形狀分，有圓形、橢圓形和扇形3種；按電纜導體的填充系數大小分，有緊壓和非緊壓2種。

絕緣層

絕緣層是用來保證導體之間、導體與外界的絕緣，使電流沿導體傳輸。絕緣層包括分相絕緣和統包絕緣，統包絕緣在分相絕緣之外。絕緣層所用材料有油鋟紙、橡皮、聚氯乙烯、聚乙烯和交聯聚乙烯等。

保護層

電力電纜的保護層分內護層和外護層兩部分。內護層主要是保護電纜統包絕緣不受潮濕和防止電纜浸漬劑外流以及輕度機械損傷；所用材料有鉛包、鋁包、橡套、聚氯乙烯套和聚乙烯套等。外護層是用來保護內護層的，防止內護層受機械損傷或化學腐蝕等，包括鎧裝層和外被層兩部分。所用材料，一般鎧裝層為鋼帶或鋼絲，外被層為纖維繞包、聚綠乙烯護套和聚乙烯護套。
