一文搞清楚通信電纜結構的特性分類

一文搞清楚通信電纜結構的特性分類

01對稱電纜

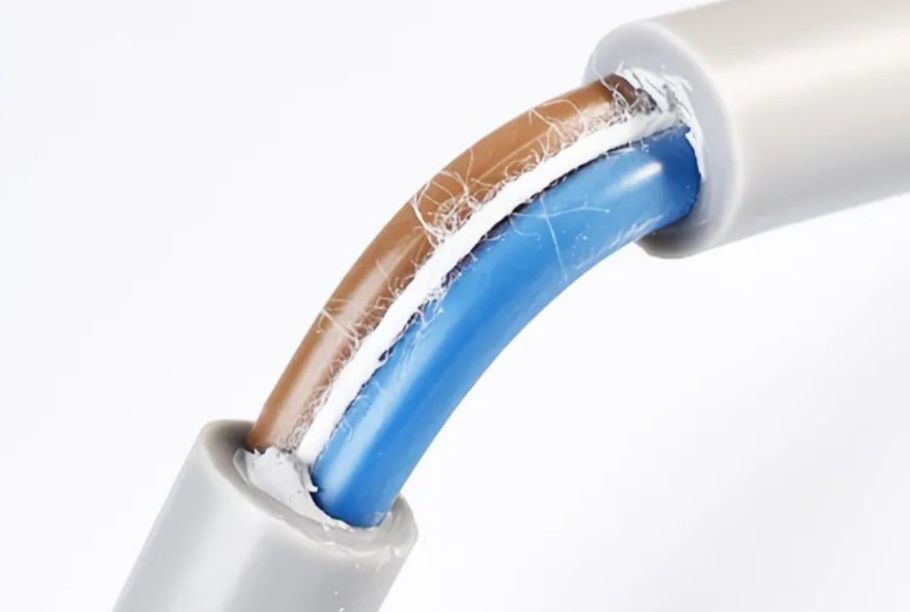

對稱電纜

對稱電纜的每對芯線由兩根線質、線徑及對地絕緣電阻相同且相互絕緣的導線組成，它們被扭絞在一起，形成雙絞線，以減小對導線之間的干擾，保障了信號傳輸過程中的高度平衡與穩定性。

對稱電纜的芯線直徑通常約為0.4mm至1.4mm，雖然其損耗比明線大，但性能更為穩定。根據應用需求，對稱電纜可分為高頻和低頻兩種類型，前者傳輸頻率可高達800kHz，適用于開通多路電話線路，后者則多用于市內電話線路等低頻通信場景。

例如，有線電話就是通過對稱電纜接到電話交換機上再進行通話的，一些企業內部或者學校網絡計算機局域網也經常會用到這種對稱電纜來傳輸數據。

雖然后續出現的同軸電纜和光纖等新型通信電纜能滿足更高傳輸速度、更遠距離通信的要求，但對稱電纜憑借其獨特優勢，在特定領域仍然保持著不可替代的地位。

02同軸電纜

同軸電纜結構分為四層：作為中心導體的細銅線、絕緣材料、網狀導電體和絕緣護套。這種電纜適用于高頻通信，傳輸頻率可高達10至100MHz，有著傳輸信號衰減小、抗干擾能力強的優點。

同軸電纜

在現代應用中，同軸電纜可是無處不在。比如，早期家里的有線電視信號就是通過同軸電纜從電視塔或者有線電視網絡傳輸?shù)诫娨暀C(jī)上的，還有一些老式的以太網網絡也曾使用同軸電纜來連接計算機。在光纖網絡普及的當下，一些需要長距離傳輸高清視頻信號的場合，同軸電纜仍然是一個不錯的選擇。

03光纖電纜

光纖電纜是一種利用光脈沖在玻璃或塑料纖維中傳輸信號的通信電纜。它由一根或多根光纖組成，每根光纖由纖芯、包層、涂層、加強元件和外護套等部分構成。

纖芯是非常細的玻璃或塑料芯線，用于傳輸光信號；包層緊密圍繞纖芯，提供較低的折射率，使光信號能夠在纖芯中發生全反射，從而沿著光纖傳輸；涂層是光纖的保護層，用于增強光纖的機械強度；加強元件提供額外的機械支撐，防止光纖在拉伸或彎曲時受損；外護套則保護整個光纖結構免受外界環境的損害。

光纖電纜

光纖電纜傳輸帶寬大、傳輸損耗小、抗電磁干擾能力強、保密性好。它能夠以極高的速度傳輸大量數據，支持長距離通信，是現代通信網絡的重要組成部分。

現在，光纖電纜可以說是遍布各處：互聯網、電話網用它來傳輸數據；數據中心里的服務器和存儲設備之間也用光纖電纜連接起來，讓數據傳輸更快；我們現在看的高清電視節目，也是通過光纖電纜傳輸過來的；還有醫療、工業、航空航天，甚至教育和娛樂領域，都離不開光纖電纜。簡單來說，光纖推動了各行各業的發展，也讓我們的生活更便捷、更豐富。
